Technische Kommunikation
und Digital Twin

User Experience in der technischen Dokumentation

MKD 7 · 2. Fachsemester

Ein eigenes Dokumentationsprojekt verbindet Gestaltung, Gebrauchstauglichkeit und die Arbeit mit professionellen Publishing-Werkzeugen.

Beispiel einer studentischen technischen Dokumentation

Ein eigenes Dokumentationsprojekt

Im Modul MKD 7„User Experience in der technischen Dokumentation“ wird die Dokumentationskonzeption und -produktion im direkten Zusammenhang der Usability d. h. der Gebrauchstauglichkeit vermittelt. Die Studierenden durchlaufen in ihrem 2. Fachsemester die Phasen der Informationsentwicklung vollständig in einem eigenen Dokumentationsprojekt. Dafür wenden die Studierenden ihre in MKD 1.2 erlernten Fähigkeiten und Fertigkeiten in führenden DTP Softwares an. Das selbstgewählte Produkt wird hinsichtlich Usability am Produkt und in Kombination mit der begleitenden technischen Dokumentation untersucht.

Dabei wird die Sozial- und Selbstkompetenz sowie Lern- und Methodenkompetenz durch die Bearbeitung des eigenen Dokumentationsprojekts im Medienlabor gefördert. Die Studierenden erstellen eigene Inhalte, Produktfotografien, 360° Objektanimationen, Illustrationen und Layouts. Sie müssen ihre Umsetzungen mit den Arbeiten der Kommilitonen vergleichen, ihre eigene Leistung reflektieren und ggfs. revidieren. Wertschätzende Kommunikation, die zielorientierte Zusammenarbeit und die Anwendung der Fachkompetenzen wird gefördert.

Dabei helfen ihnen verschiedene interdisziplinäre Kompetenzen:

Gestaltung

  • Produktfotografie & Bildbearbeitung eines eigen ausgesuchten Produkts
  • Technische Illustration des ausgesuchten Produkts und der Verbesserungsmöglichkeiten
  • Layout der Technischen Dokumentation mit InDesign

Theorien

  • Menschzentrierter Gestaltungsprozess nach ISO 9241 für eine möglichst hohe User Experience
  • Usability & Testing von bestehenden Produkten und Dokumentationen und Anwendung auf eigene Dokumentationen
  • Risikobeurteilung von möglichen Risiken und die Ansätze zur Minderung dieser

Lehrveranstaltungsinhalte

  • Projekt vs. Prozessgedanke in der TD
  • Erstellungsprozess für Technische Dokumentationen
  • Bildhafte Darstellungen und digitale Bildbearbeitung
  • Gestaltgesetze und deren Anwendung
  • Produktfotografie und Bildbearbeitung
  • Technischen Illustration
  • Textbearbeitung mit DTP-Werkzeugen – Interaktive Printdokumente mit AR-Anbindungen
  • Normen und Richtlinien in der TD
  • CE Konformität am Beispiel verschiedener Richtlinien
  • Gefahr, Risiko und Risikominderung und deren Bedeutung für die TD
  • Qualitätssicherung in der TD
  • Publishing mit DTP-Werkzeugen

Lernziele

Kenntnisse

Die Studierenden …

  • kennen den Erstellungsprozess Technische Dokumentation
  • kennen die Grundlagen der Produktfotografie
  • kennen den Prozess der Risikobeurteilung und Risikominderung im Zusammenhang der Technischen Dokumentation

Fertigkeiten

Die Studierenden …

  • sind in der Lage, Produktrecherchen und Zielgruppenanalysen durchzuführen
  • sind in der Lage, hochwertige Produktfotografien zu erstellen
  • sind in der Lage, Bildbearbeitungen durchzuführen
  • sind in der Lage, Technische Illustrationen auf Grundlage von Produktfotografien zu erstellen
  • sind in der Lage, den Prozess der Risikobeurteilung und Risikominderung für Produkte zu interpretieren und anzuwenden

Kompetenzen

Die Studierenden …

  • können „Technische Dokumentationen“ selbstständig erstellen. Sie beherrschen den Erstellungsprozess von der Produktrecherche über die Produktfotografie und die Technische Illustration bis zum Publishing mit DTP-Werkzeugen
  • können Layout, Indexierung und Nutzerführung sowie eine einfache Augmented Reality Anbindung für übergeordneten Dokumente entwickeln und im Desktop Publishing umsetzen

Einblick in eine Studienarbeit

Dargestellt ist auszugsweise ein Leistungsnachweis im Modul "User Experience in der Technischen Dokumentation", mit freundlicher Genehmigung von MKD-Student Julian Klein. Als Studienarbeit ist dies keine offizielle Produktdarstellung.

Dokumentationsauszug · Julian Klein

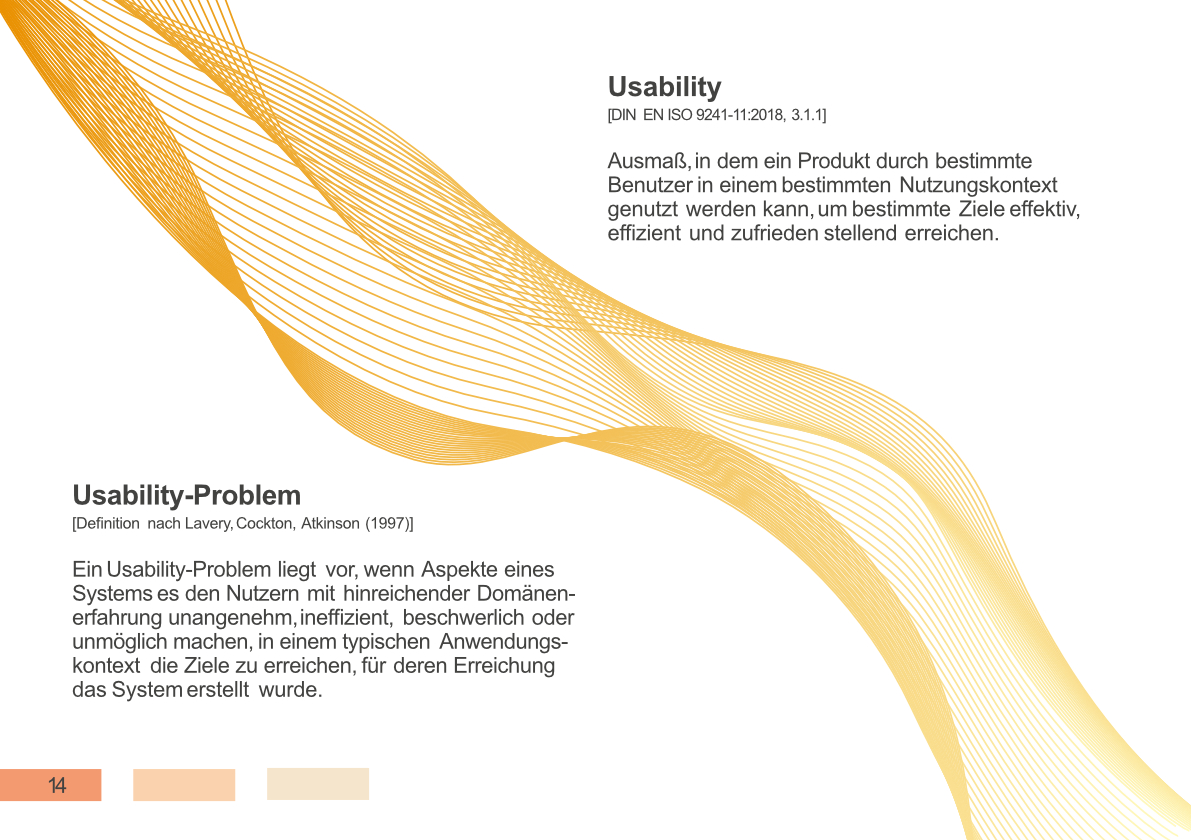

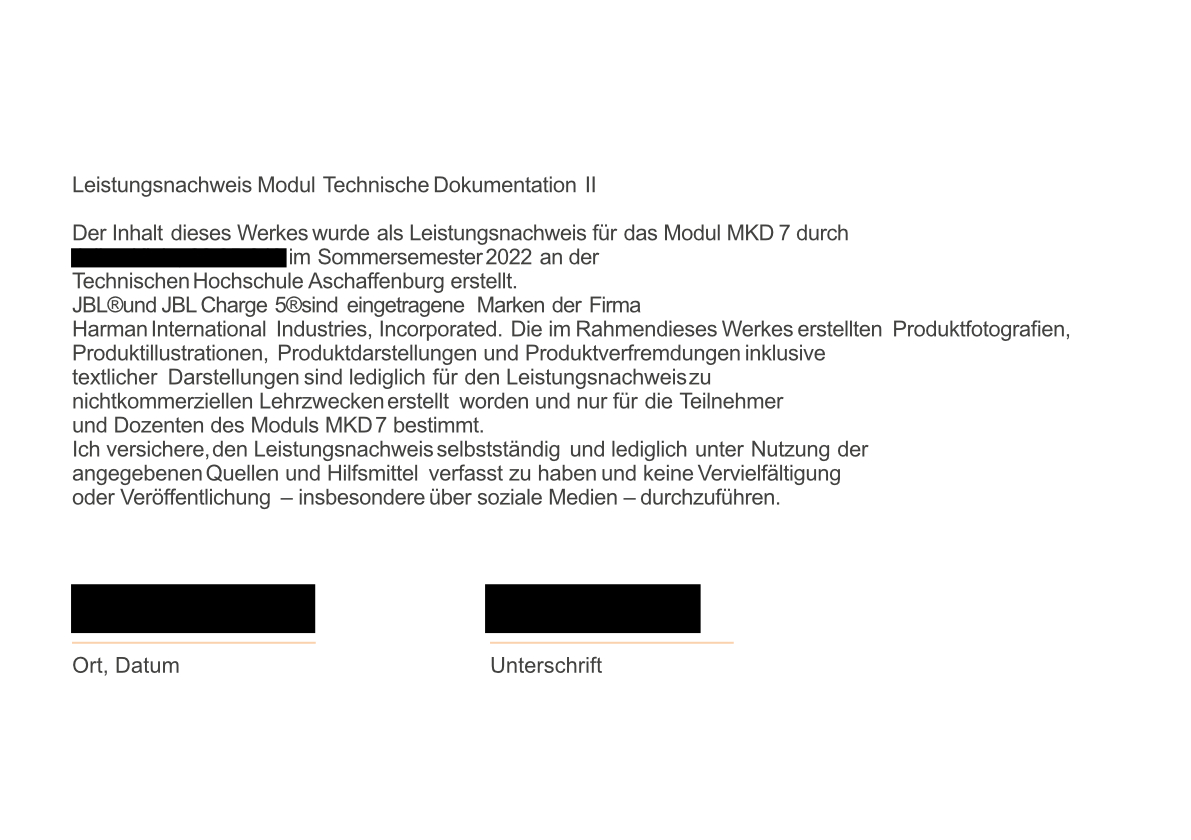

Originalseite 1 · Studienarbeit von Julian Klein

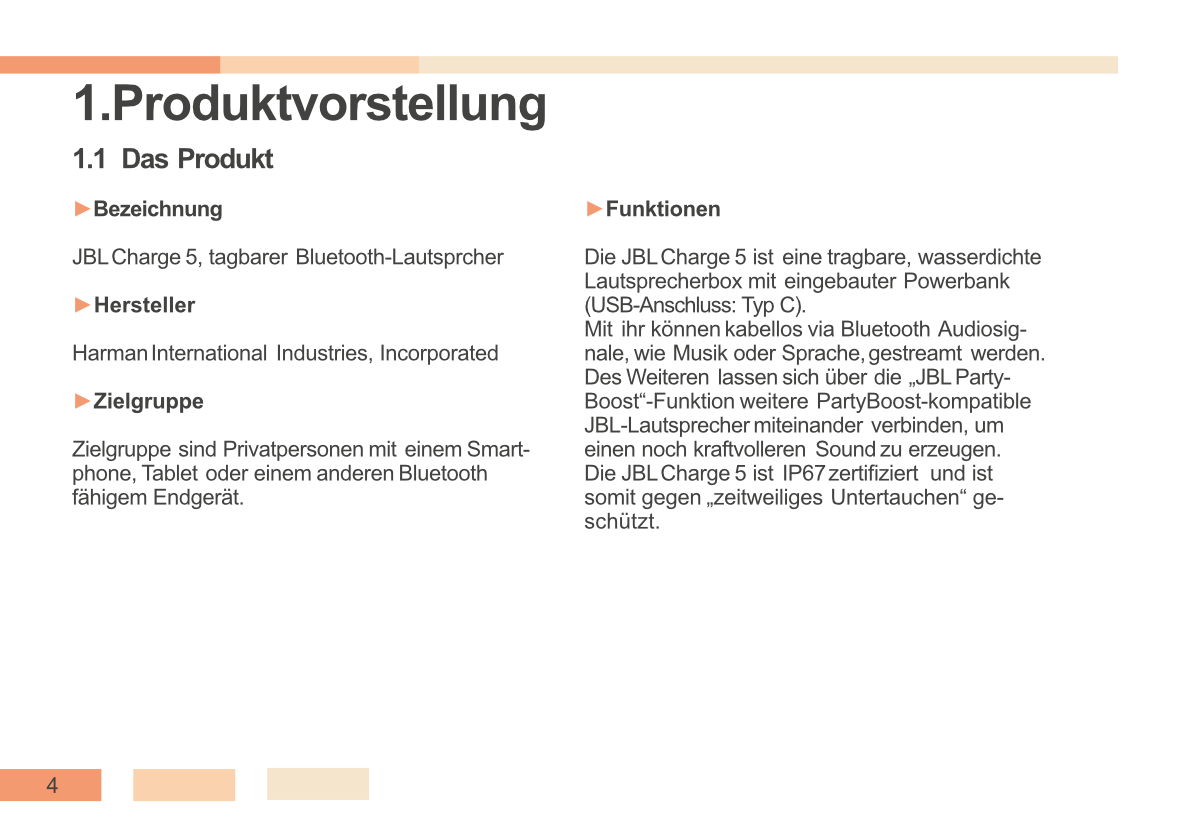

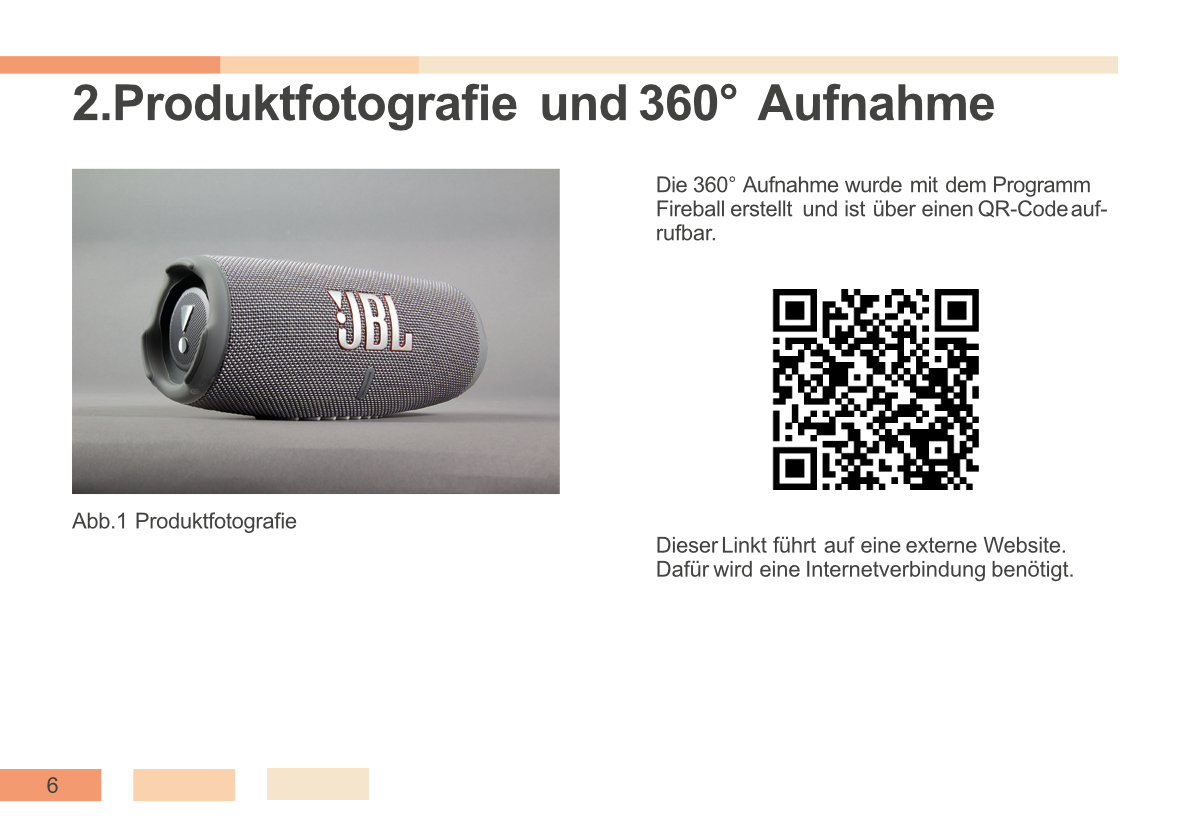

Originalseite 2 · Studienarbeit von Julian Klein

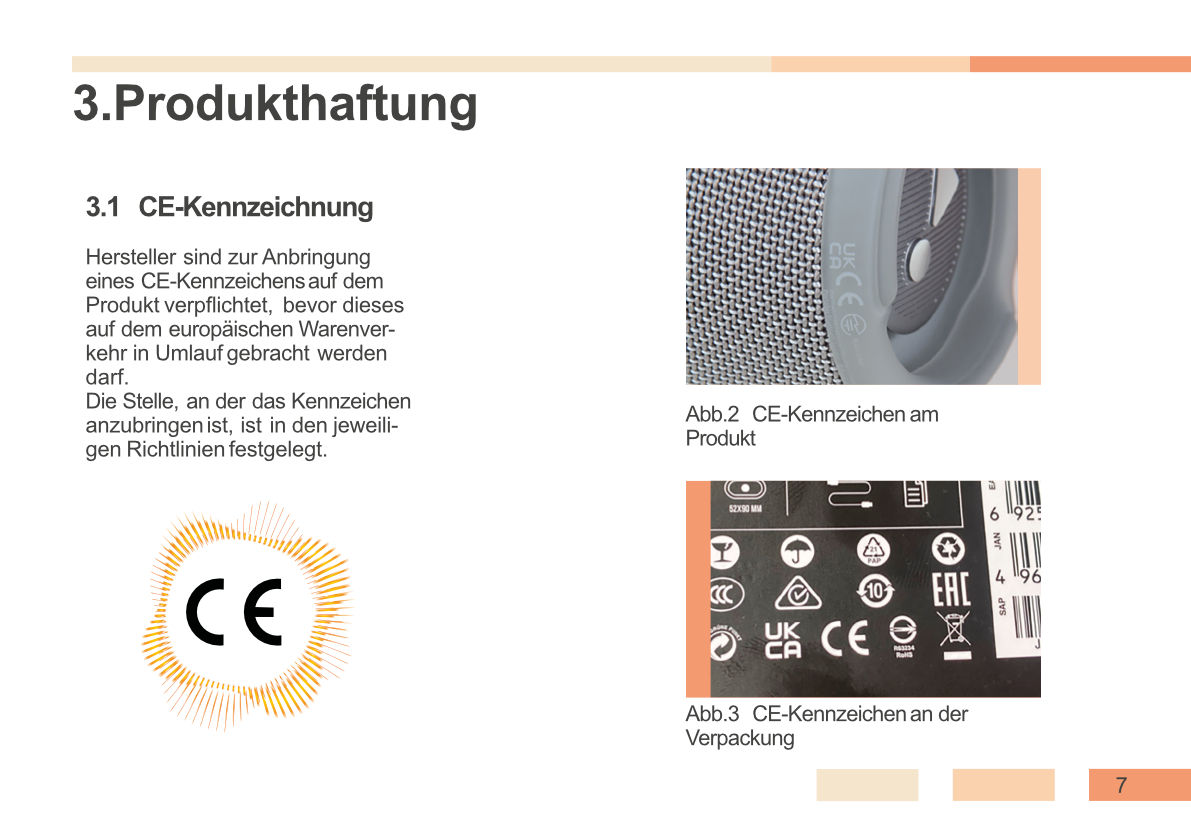

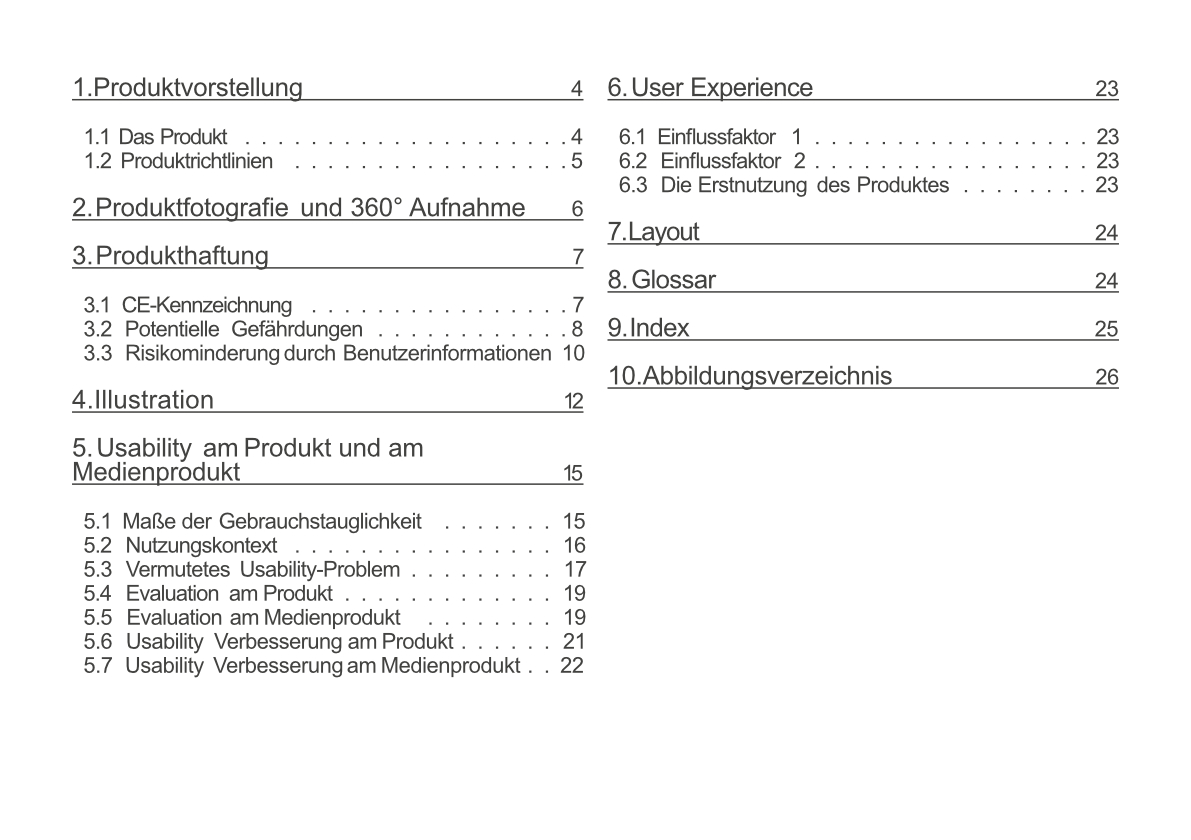

Originalseite 3 · Studienarbeit von Julian Klein
Originalseite 4 · Studienarbeit von Julian Klein
Originalseite 6 · Studienarbeit von Julian Klein
Originalseite 7 · Studienarbeit von Julian Klein

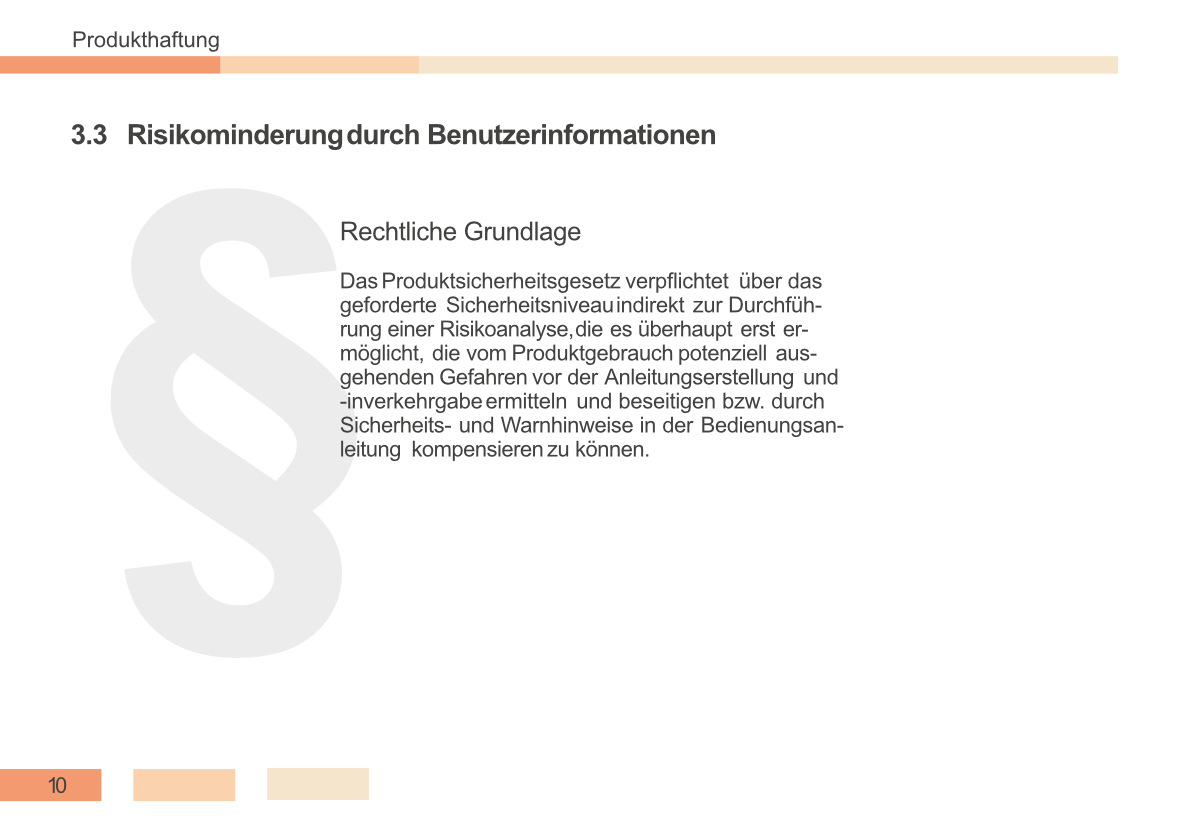

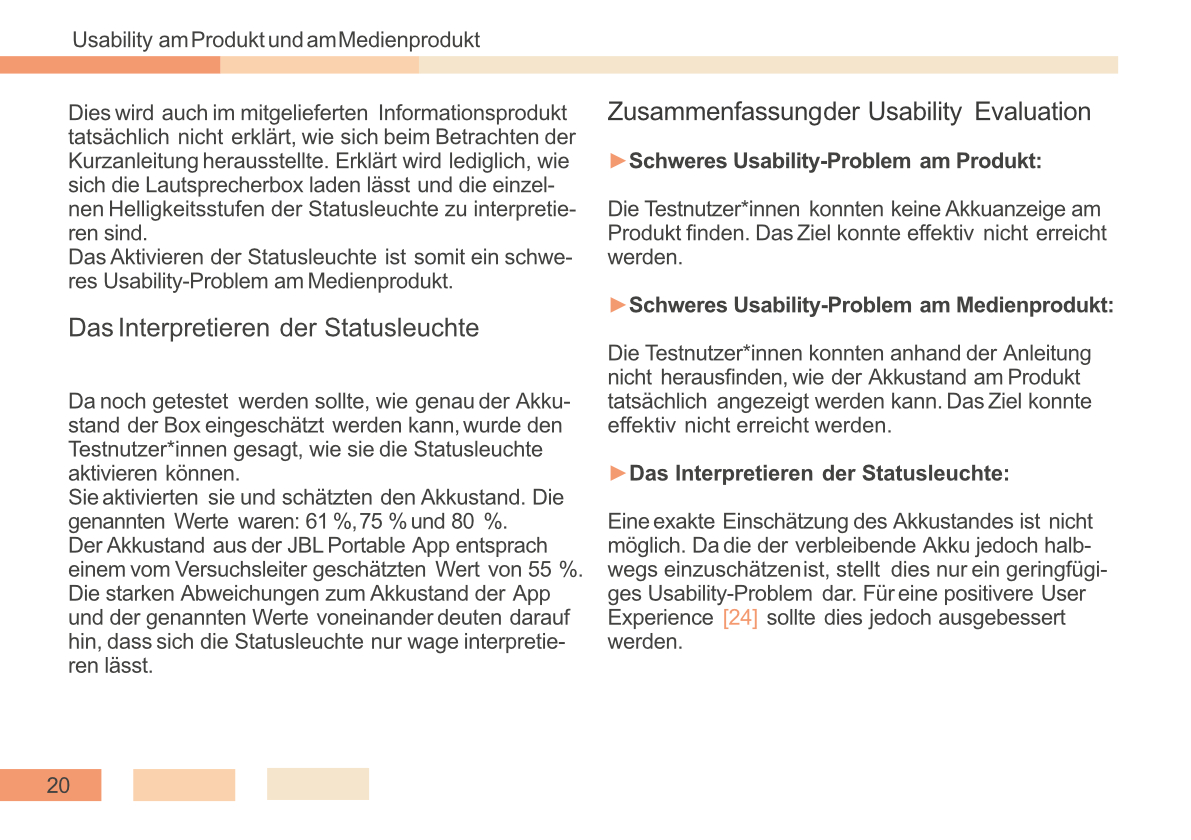

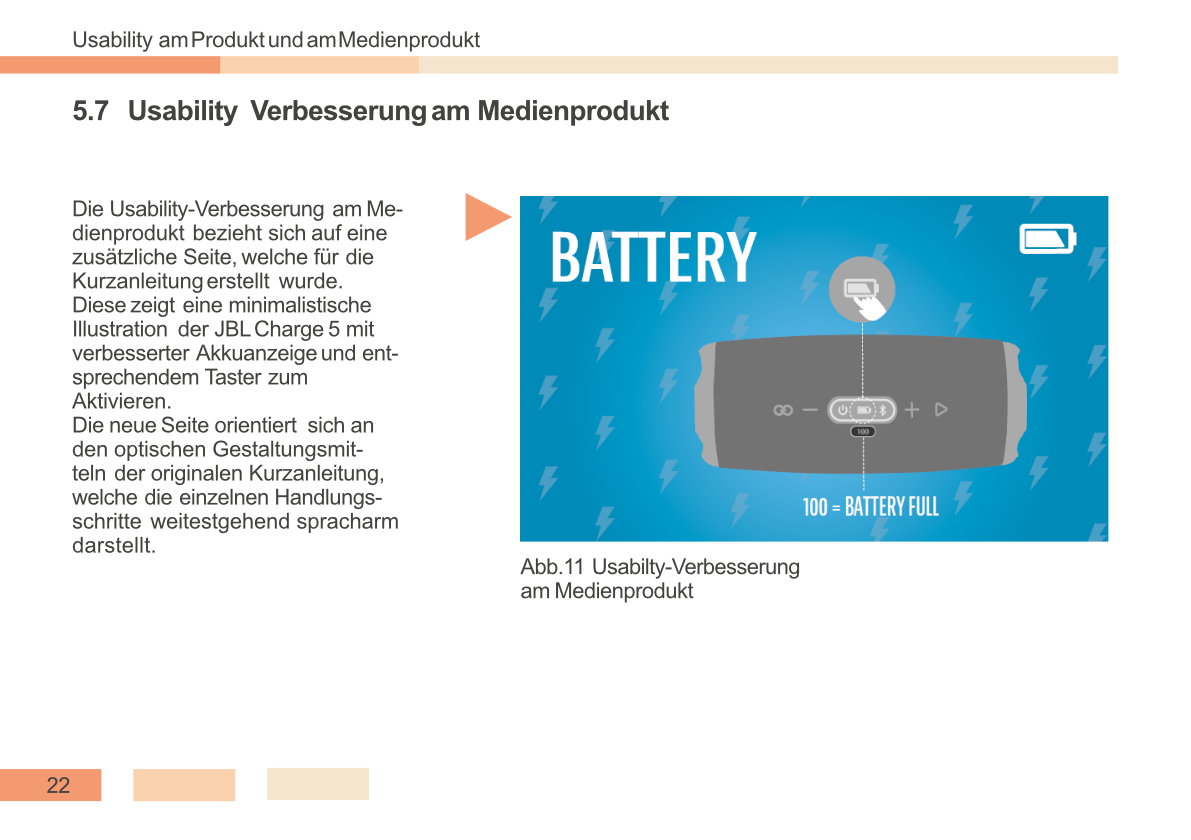

Originalseite 10 · Studienarbeit von Julian Klein

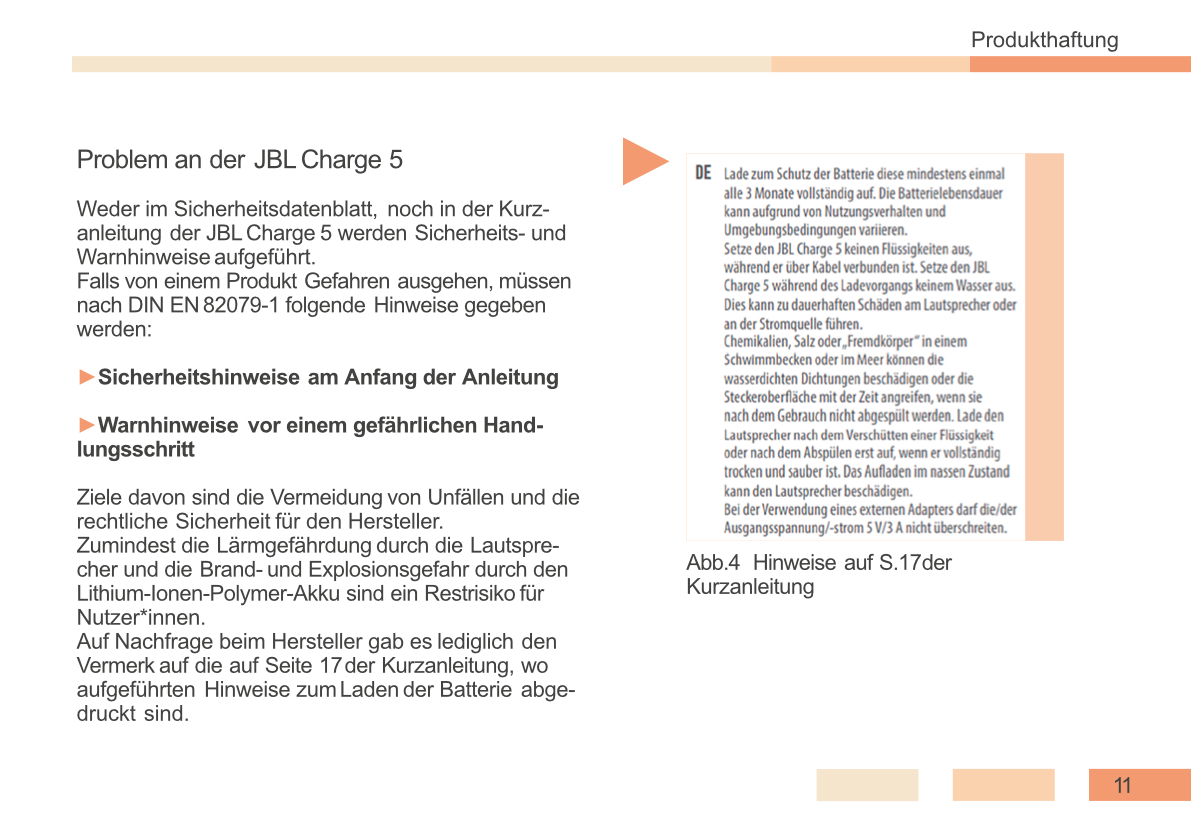

Originalseite 11 · Studienarbeit von Julian Klein

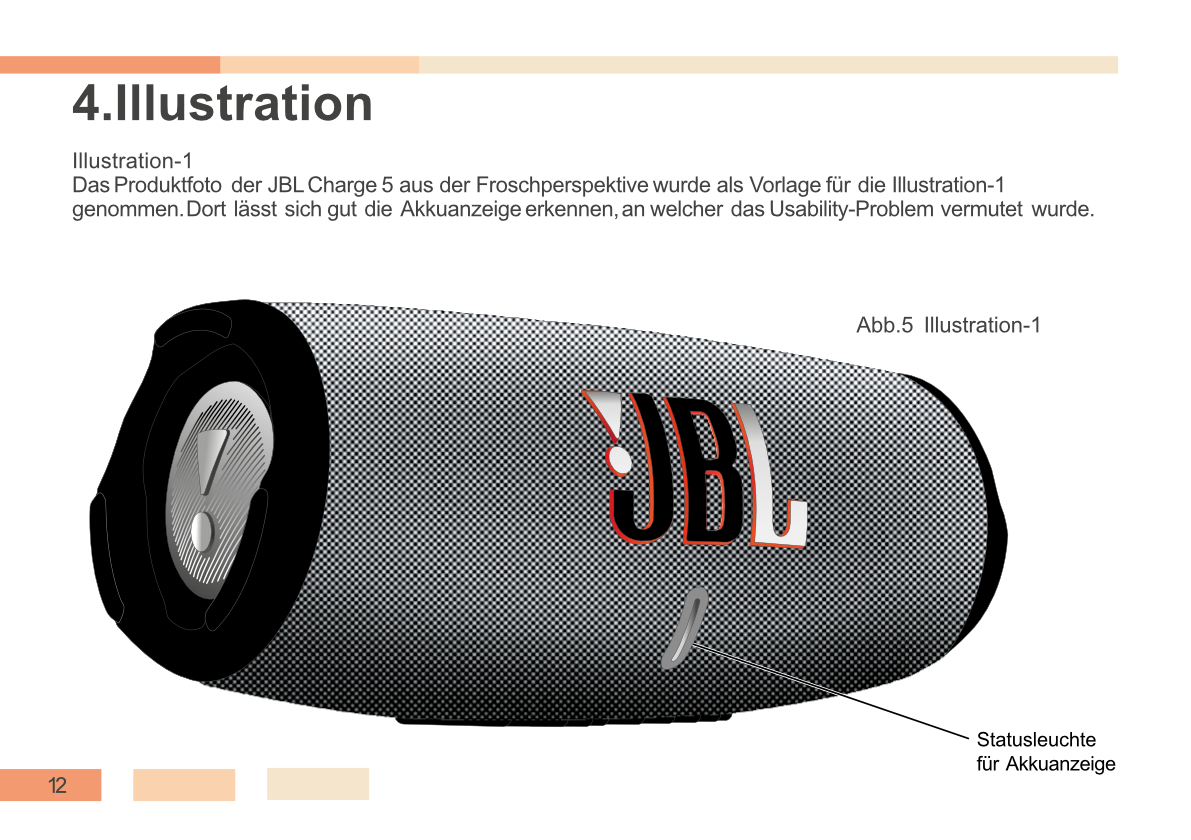

Originalseite 12 · Studienarbeit von Julian Klein

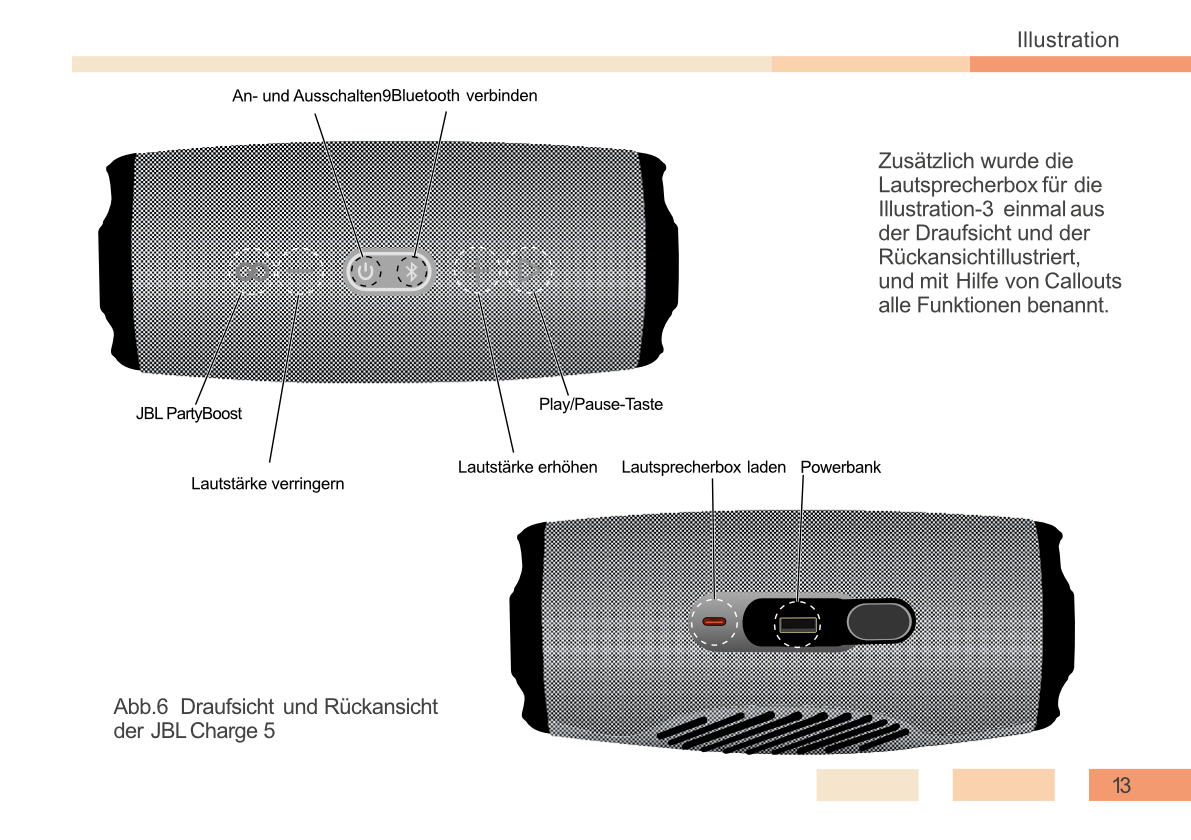

Originalseite 13 · Studienarbeit von Julian Klein
Originalseite 14 · Studienarbeit von Julian Klein

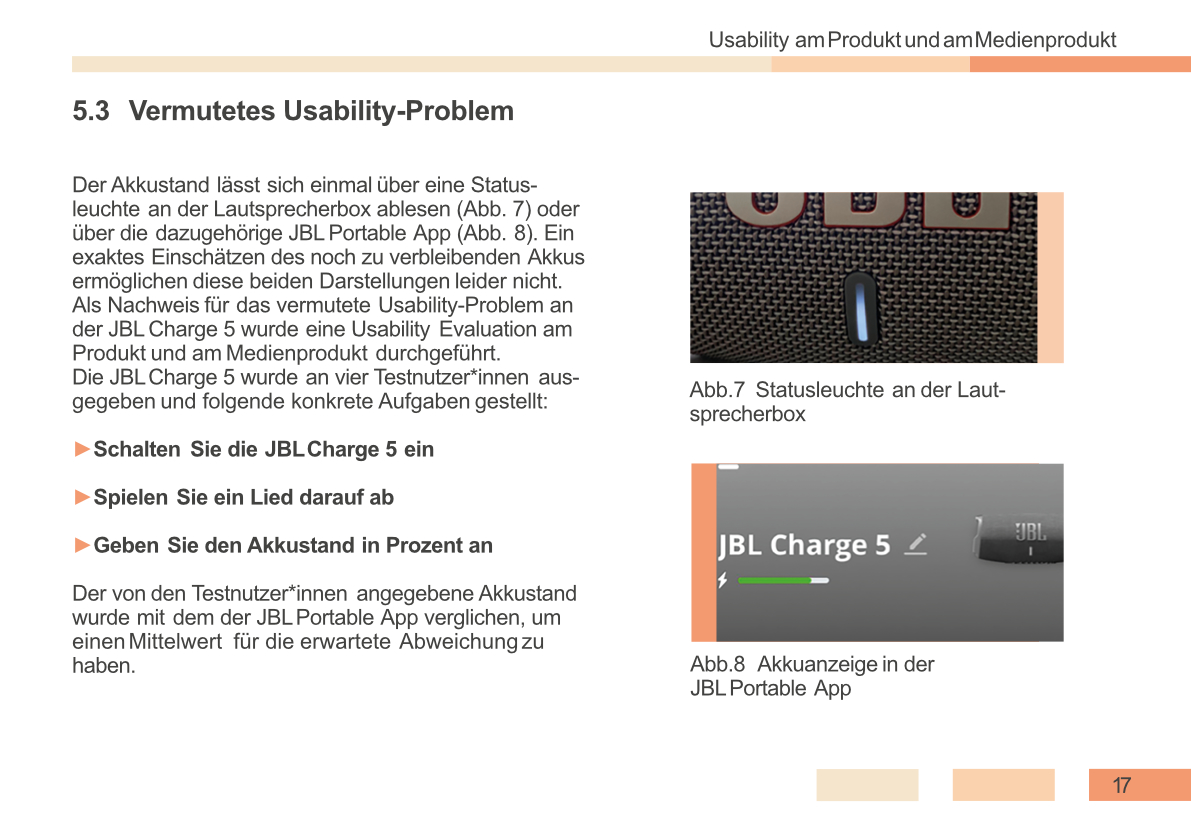

Originalseite 17 · Studienarbeit von Julian Klein

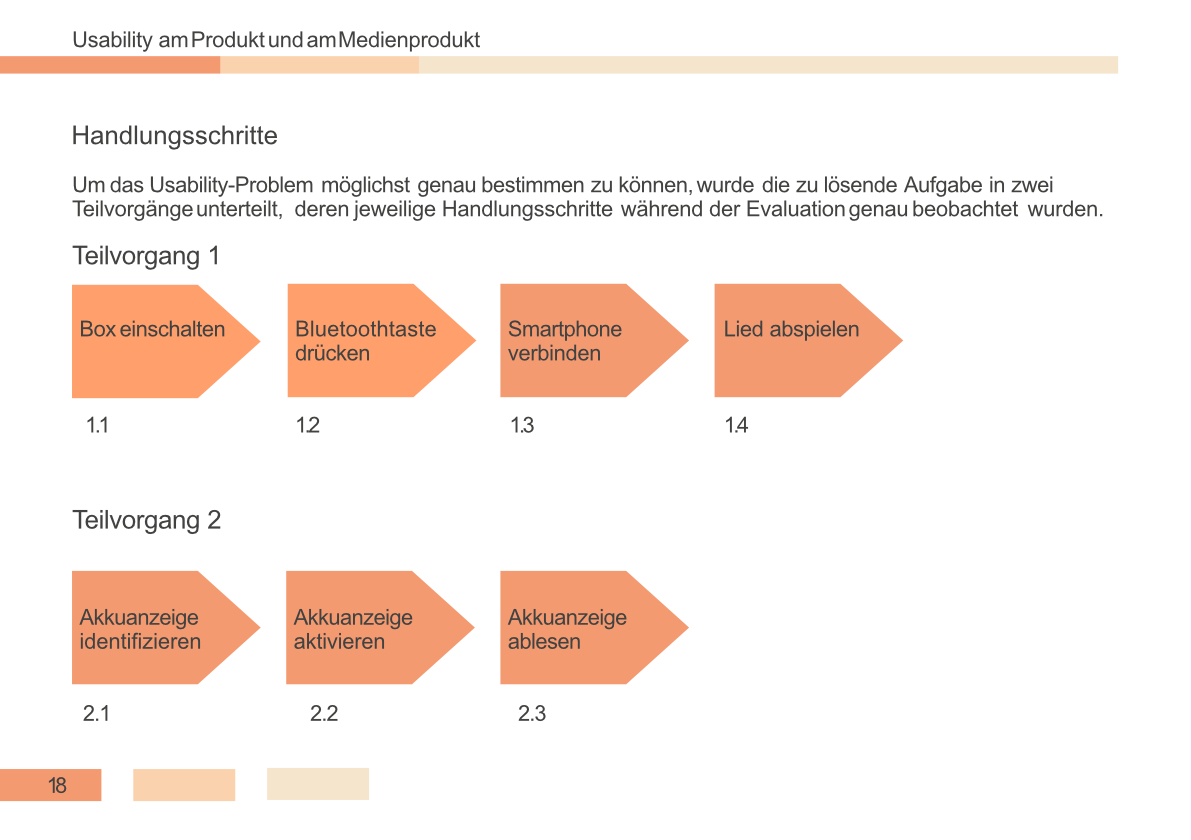

Originalseite 18 · Studienarbeit von Julian Klein

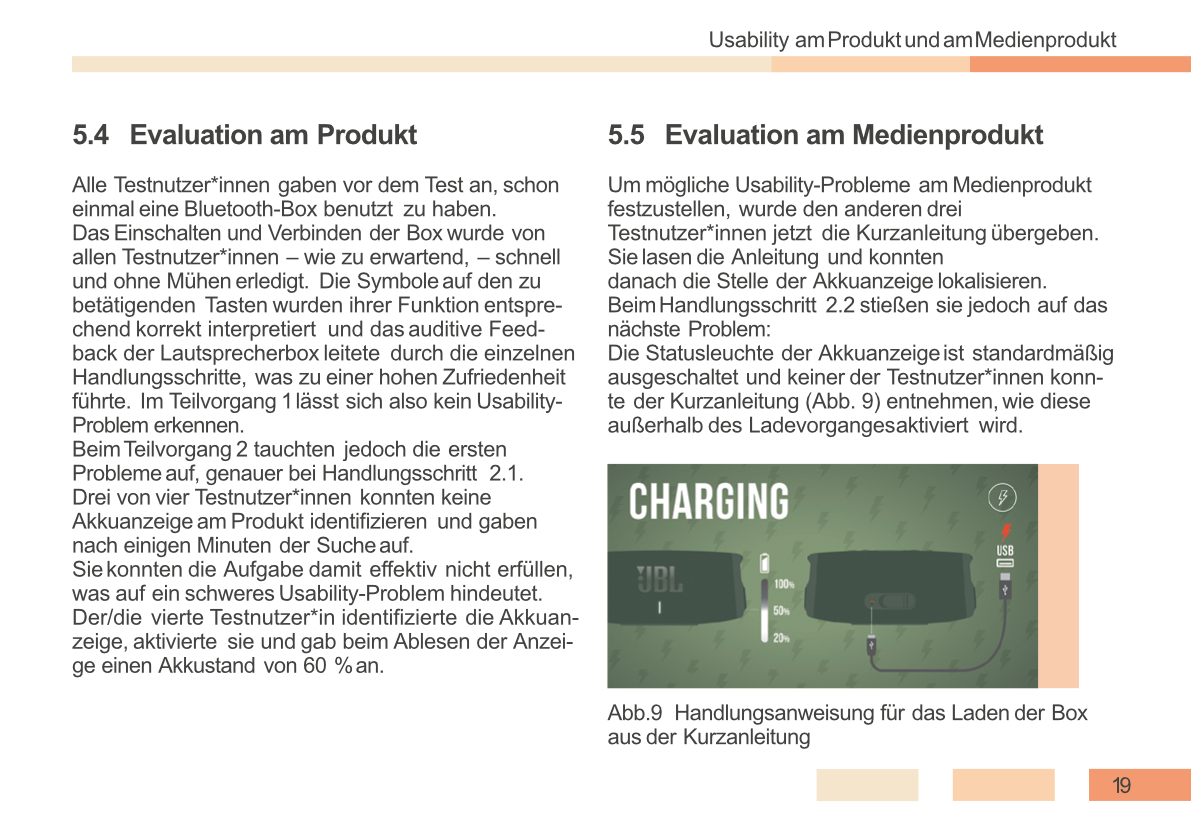

Originalseite 19 · Studienarbeit von Julian Klein
Originalseite 20 · Studienarbeit von Julian Klein
Originalseite 21 · Studienarbeit von Julian Klein

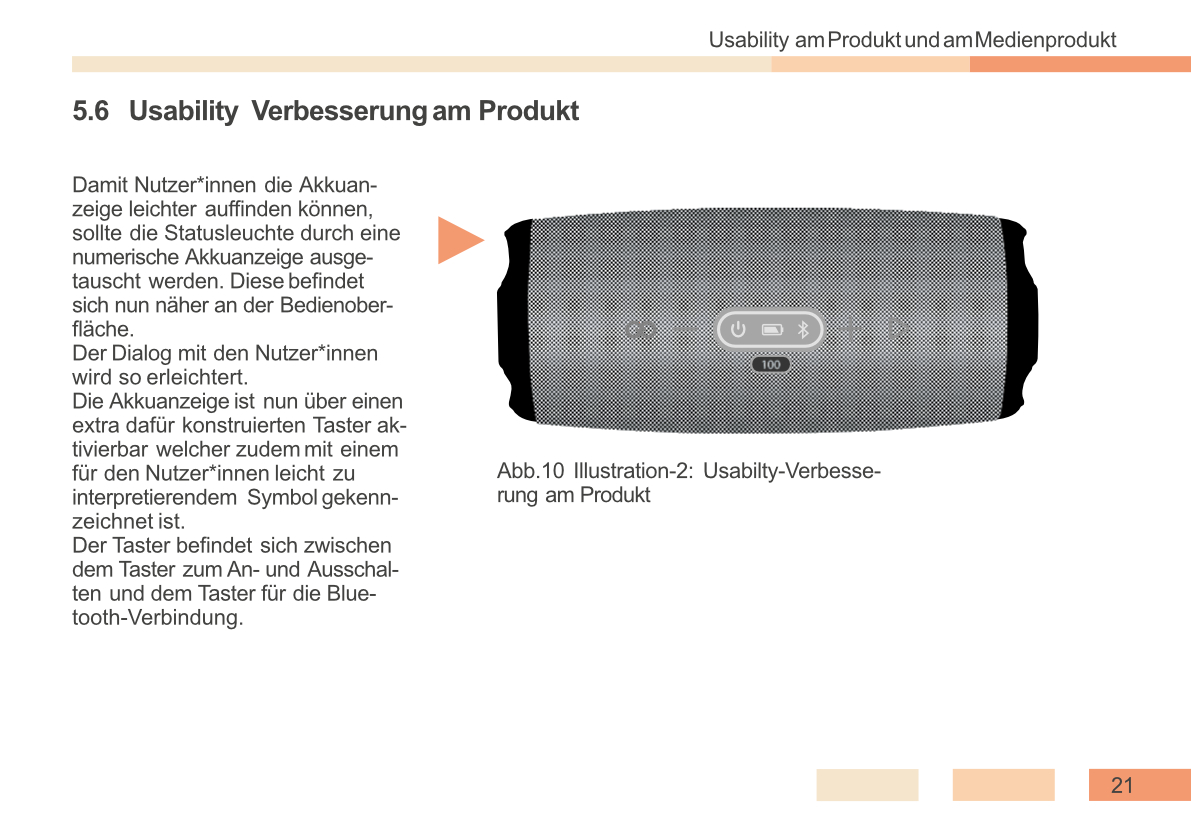

Originalseite 22 · Studienarbeit von Julian Klein

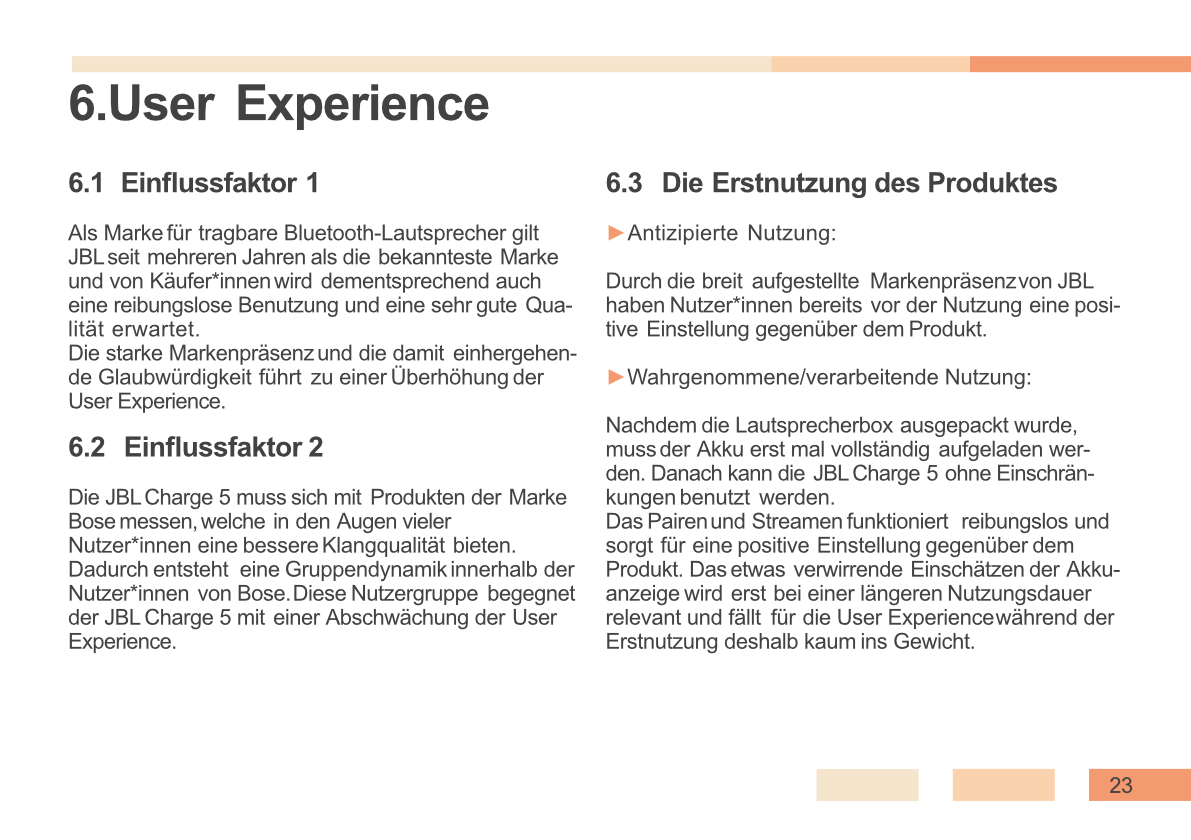

Originalseite 23 · Studienarbeit von Julian Klein

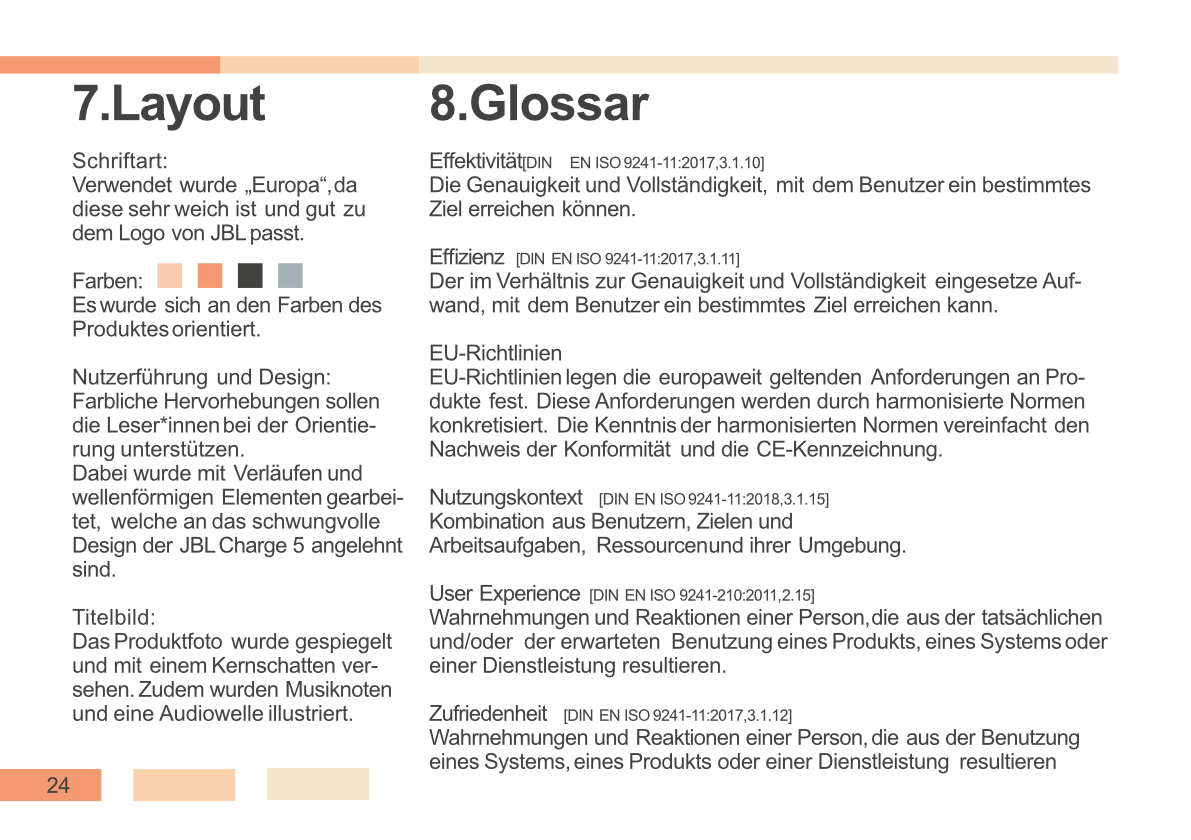

Originalseite 24 · Studienarbeit von Julian Klein

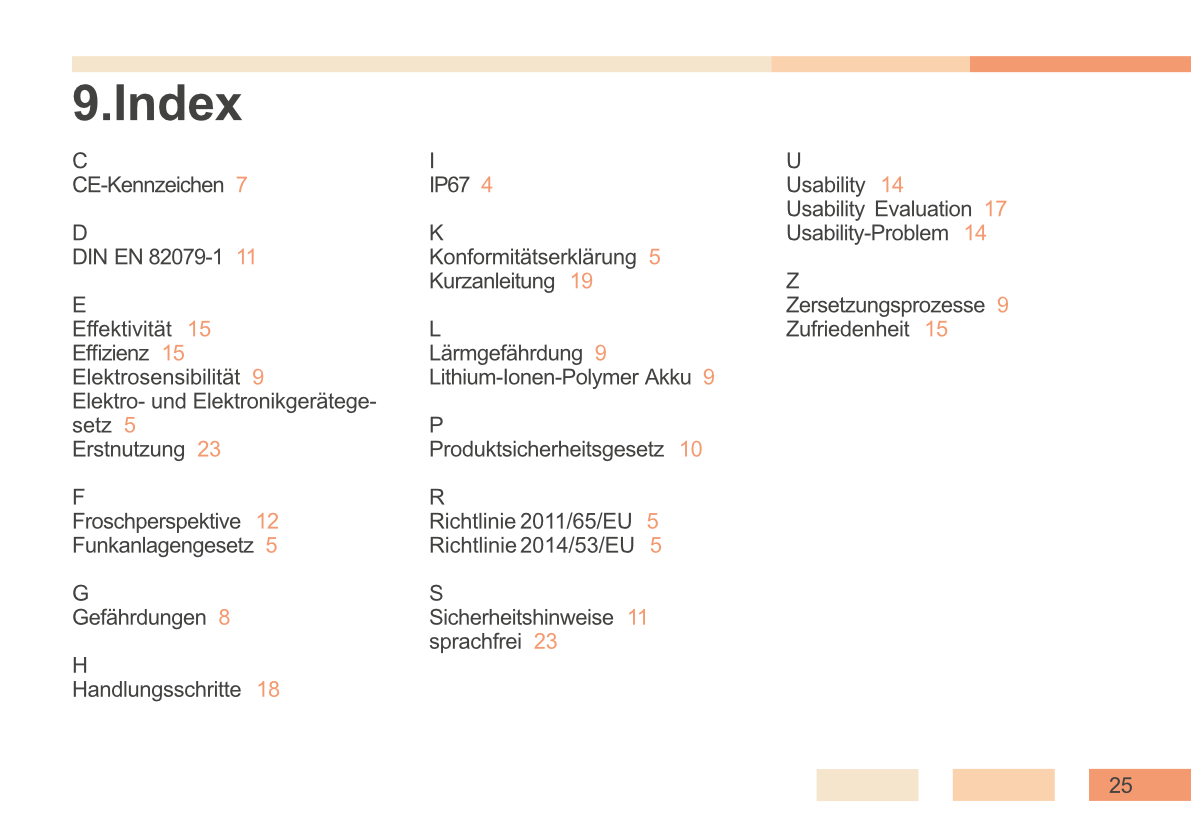

Originalseite 25 · Studienarbeit von Julian Klein
Originalseite 26 · Studienarbeit von Julian Klein
Originalseite 27 · Studienarbeit von Julian Klein

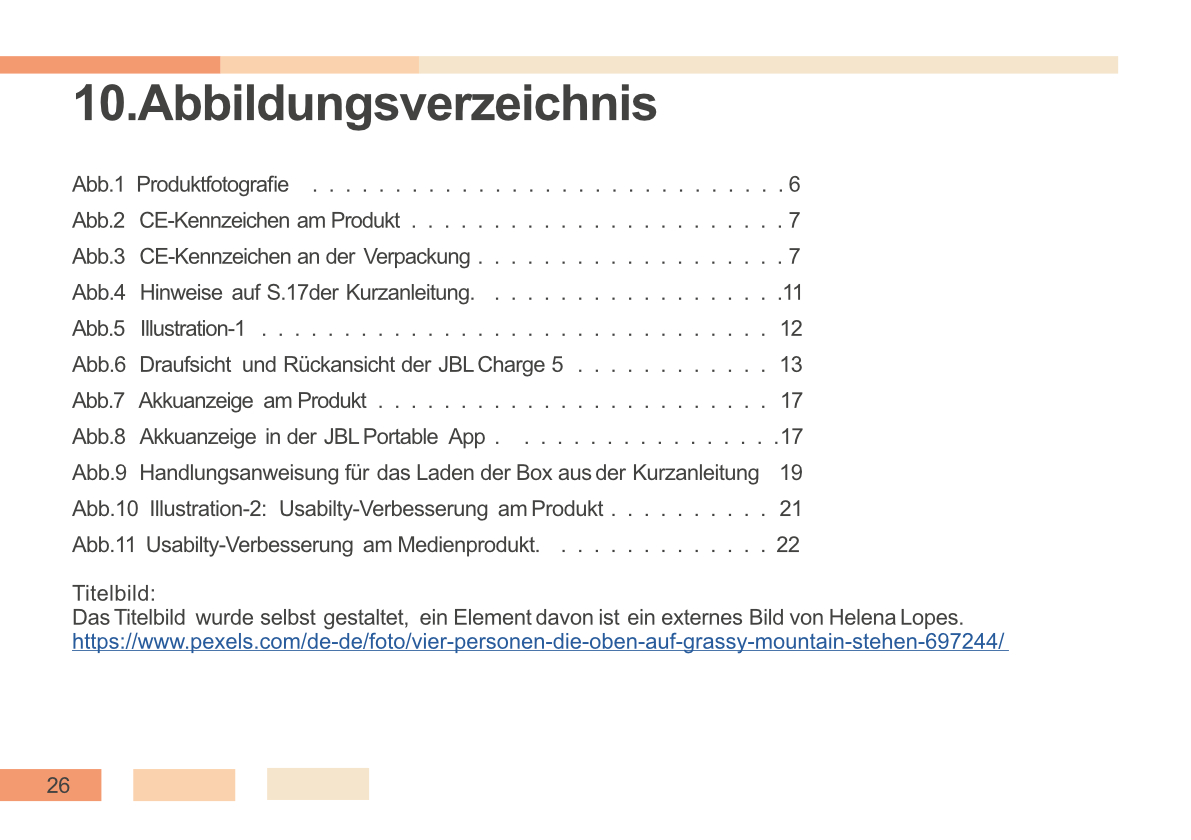

Originalseite 28 · Studienarbeit von Julian Klein
